SEEDLAB3 : MACHINE DE VISION NUMERIQUE POUR LA DETECTION ET LA MESURE DES BULLES D’ AIR INCLUSES DANS LES VERRES TRANSPARENTS OU COLORES

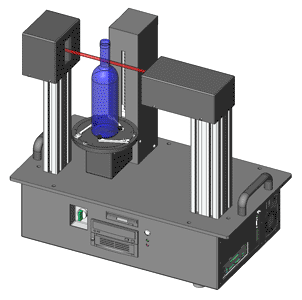

Machine de contrôles optiques et gravure laser
Cette machine numérique automatique de mesure et de détection des bulles d’air dans les verres transparents ou colorés est un bon exemple du savoir-faire de la société LASER METROLOGIE dans le domaine de la méca-optroniqe. Elle intègre notamment un système numérique de prise d’images, 3 axes numériques (1 rotation + 2 translations), un automate sur base microcontrôleur 16 bits relié à un PC industriel intégré avec un code numérique et un logiciel sous Windows qui automatisent l’ensemble du fonctionnent. A l’aide d’une caméra linéaire embarquée, équipée d’ optiques adéquates, on réalise une prise d’image synchronisée à des mouvement numériques de translation et de rotation. En particulier un puissant éclairage à 200 LED’s blanches a été conçu spécialement pour traverser les verres de bouteilles de toutes couleurs et de toutes épaisseurs. Un algorithme permet de régler automatiquement la photométrie de façon à travailler à niveau de gris moyen constant sur des images claires, bien contrastées et non saturées. La résolution numérique avec laquelle les défauts sont mesurées est égale à 20µm.
